امکان سنجی فنی-اقتصادی، طراحی، تدارکات (ساخت/خرید)، نصب و راه اندازی چیلر جذبی جهت مصرف بهینه بخار اتلافی


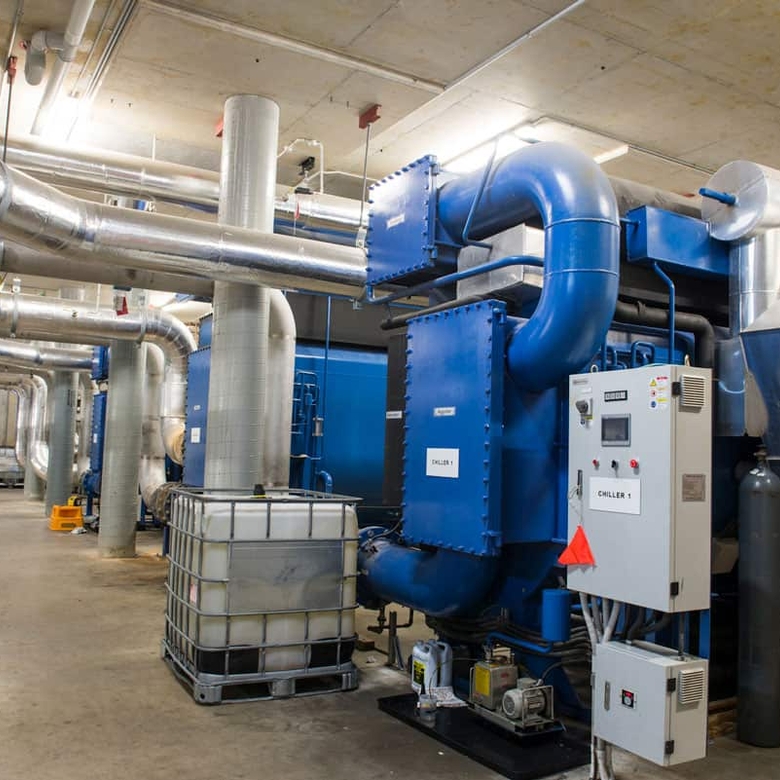

چیلر جذبی یا همان چیلر آبزرپشن ماشینی است که طی یک سیکل دائمی تحت عنوان سیکل جذبی و با استفاده از منابع گرمایی مانند بخار داغی یا شعله مستقیم گاز، آب را سرد کرده و به واحدهای ساحتمانی مانند فن کوئل یا هوا ساز یا واحدهای صنعتی ، جهت خنک کاری ارسال می کند. چیلر جذبی، دستگاهی سرمایشی است که در آن بجای انرژی الکتریکی و موتور کمپرسور (چیلرهای تراکمی) از حرارت و ژنراتور به عنوان منبع انرژی استفاده می کنند.

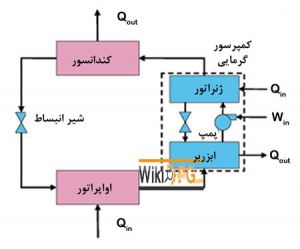

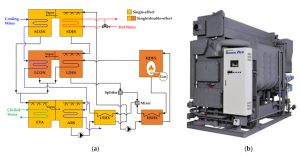

این نوع چیلرها با استفاده از آب مقطر و لیتیم بروماید عمل می نمایند. چیلرهای جذبی دارای قسمت های مختلفی شامل کندانسور، ژنراتور، اواپراتور، جذب کننده، پمپ و برج خنک کن می باشد. خروجی سیستم های چیلر جذبی، آب خنک در درجه حرارتی در حدود 5 تا 10 درجه سانتیگراد می باشد. از این آب می توان برای سرمایش محیط استفاده کرد. در سیستم های جذبی از کمپرسور گرمایی (شامل ژنراتور، ابزرپر، پمپ و مبدل حرارتی) برای جوشش مبرد در محوطه ای از محصول لیتیم بروماید و فشرده سازی بخار مبرد در فشار بالا استفاده می شود. افزایش فشار مبرد، دمای تراکم را نیز افزایش می دهد و این یعنی بخار مبرد در دما و فشار بالاتر به مایع تبدیل می شود. از آنجاییکه دمای تراکم بیشتر از دمای محیط است. حرارت از کندانسور به محیط منتقل می شود. مایع فشار بالا پس از عبور از یک دریچه فشارش تقلیل می یابد و با ادامه روند کاهش فشار (نقطه جوش) پایین می آید. سپس این مایع فشار پایین وارد اواپراتور شده و می جوشد. از آن جا که دمای جوش اکنون پایین تر از دمای هوا است. حرارت از هوا به مبرد منتقل شده و مبرد می جوش و خود هوا خنک می شود. بخار مبرد دوباره وارد آبزرور شده و در آنجا توسط لیتیم بروماید حرارتش گرفته و کندانس می گردد. لیتیم بروماید با جذب حرارت رقیق شده و به ژنراتور پمپ می شود. از آنجایی که این محلول نمی جوشد با افزودن حرارت، بخشی از محلول بخار شده و به راحتی جدا شده و لیتیم بروماید وارد آبزرپر می شود و این روند تکرار می گردد.

چیلرهای جذبی یا از بخار به عنوان منبع انرژی استفاده می کنند و یا از گرمای آبگرم این انرژی را تأمین می کنند. اما امروزه نیز یک سری جدید از چیلرهای جذبی در بازار عرضه شده است که به چیلرهای جذبی شعله مستقیم معروف می باشند. این نوع از چیلرها بر روی خود یک مشعل نصب شده دارند و از گرمای این مشعل به عنوان ژنراتور استفاده می کنند. چیلرهای شعله مستقیم دارای معایبی نیز می باشند. در سیستم های حرارت مرکزی و تهویه مطبوع معمولاً از بویلری که برای گرمایش ساختمان استفاده می کنند، بهره می گیرند تا نقش ژنراتور را برای چیلر ایفا کند. موتورخانه های بخار یکی از رایج ترین انواع سیستم های حرارت مرکزی و تهویه مطبوع هستند که در کنار خود چیلرهای جذبی نیز دارند تا هم گرمایش و هم سرمایش ساختمان را تأمین نمایند.

عمده شرکت های تولید کننده چیلرهای جذبی در ایران عبارتند از:

  • اتمسفر
  • LG (چیلر جذبی بخار با کیفیت بسیار بالا و راندمان بهینه)
  • یکتا تهویه اروند (سازنده چیلر جذبی بخاری)
  • سرما آفرین ایران
  • سبلان گستر تهویه
  • اطلس ساراوان
  • تهویه فرم دما
  • ساران
  • عمران تهویه
  • اصفهان دما
  • ساراول
  • صبا برودت پارس
  • ساری پویا
  • تهویه دماوند
  • فراسرد
  • مه آفرین تهویه
  • پاکمن

نکته مهم اینجاست که فقط زمانی استفاده از چیلر جذبی به صرفه خواهد بود که یک منبع حرارتی در حال اتلاف در مکانی وجود داشته باشد که با نصب یک چیلر جذبی بتوان گرمای در حال اتلاف را به کار مفید (ایجاد سرما) تبدیل نمود. در غیر اینصورت اگر از یک چیلر جذبی شعله مستقیم استفاده شود در قیاس با چیلر تراکمی به دلیل راندمان پایین چیلر جذابی، صرفه اقتصادی نخواهد داشت.

مزایا و معایب چیلر جذبی عبارتند از:

  • ضریب عملکرد(COP) چیلیر جذبی حدود 1 است در حالیه ضریب عملکرد چیلرهای تراکمی حدود 3 می باشد
  • چیلرهای جذبی به برج خنک کننده نیاز دارند و در آنها مصرف آب وجود دارد و بر خلاف آن، چیلر تراکمی هوا خنک به برج خنک کننده نیازی ندارد و در نتیجه مصرف آب هم نخواهد داشت.
  • چیلرهای جذبی به مقدار اندکی برق برای پمپ های محلول، مبرد و تخلیه نیاز دارند و در ضمن به نصب تجهیزات برق اضطرارای نیازی نیست
  • قیمت چیلرهای جذبی معمولاً 50 درصد نسبت به چیلرهای تراکمی بیشتر است.
  • چیلر جذبی نسبت به چیلر تراکمی سرو صدای کمتری دارد.
  • در ظرفیت برابر، چیلرز جذبی بیش از 40 تا 60 درصد مساحت بیشتر و 1.5 تا 3 متر نیز ارتفاع بیشتری دارد.
  • وزن چیلر تراکمی حدود نصف وزن چیلر جذبی است.

مراجع

1- وب سایت رسیمی شرکت پاکمن

2- وب سایت ماخ (مهندسان ایرانی خودکفا)

3- وب سایت رسمی شرکت LG کره جنوبی

1)- امکان سنجی فنی و اقتصادی بهره گیری از چیلر جذبی با منبع بخار

1-1- انجام مطالعات اولیه در مورد ماهیت، ساختار و کاربردهای چیلرهای جذبی بخاری

1-2- بررسی تجربیات ایران و کشورهای دیگر در زمینه بکارگیری چیلر جذبی با منبع بخار اتلافی

1-3- گردآوری اطلاعات و داده ها و انجام اندازه گیری های میدانی بکارگیری چیلر جذبی در قسمت بخار اتلافی مجتمع و انتقال آب سرد (بدون اتلاف) به محل مصرف نهایی

1-4-  تعیین اندازه و ظرفیت توانی چیلر جذبی با توجه به پتانسیل بخار (دما و جریان بخار)

1-5- برآورد هزینه سرمایه گذاری برای آپشن های مختلف شامل خرید، حمل، نصب و راه اندازی با استعلام های میدانی

1-6- اجرای امکان سنجی فنی- اقتنصادی بهره گیری از چیلر جذبی و استخراج شاخص های بازگشت سرمایه گذاری، نرخ بهره داخلی و خالص ارزش فعلی

1-8- تحلیل حساسیت نتایج نسبت به رانه های قیمت برق، قیمت گاز طبیعی، نرخ بهره و نرخ تسعیر ارز و همچنین جایگزینی تأمین سرمایش از این منبع

1-9- ارزیابی دانش فنی  و توانمندی برای نصب راه اندازی و بهره برداری و تعمیرات نگهداشت سیستم

2) طراحی پایه سیستم سرمایش چیلر جذبی بخاری و سیستم توزیع سرمایش

2-1- طراحی ابعاد چیلر جذبی با در نظر گرفتن محدودیت های محیطی مجتمع و طراحی محل نصب

2-2- تعیین دقیق اندازه (ظرفیت توانی) چیلر جذبی و مشخص کردن ویژگی های فنی کلیدی نظیر راندمان، تولید سرمایش سالانه و غیره با توجه به بارهای موجود در مجتمع

2-3- شبیه سازی عملکرد سیستم طراحی شده در وضعیت نزدیک با واقعیت با نرم افزارهای ویژه

2-4- ارزیابی تأثیر نصب چیلر جذبی بر وضعیت موجود سیستم تأمین و توزیع بخاری و شناسایی اختلال های احتمالی سیستم

2-5-  تهیه نقشه ها و دستورالعمل های کلی طراحی شامل جانمایی، اتصالات، و سیستم توزیع آب سرد با بالاترین درجه عایق بندی و به صورت لوله کشی زیرزمینی

3)-  تأمین و نصب و راه اندازی چیلر جذبی و احداث سیستم توزیع آب سرد

3-1- انجام بررسی های میدانی و شناسایی سازندگان داخلی و سازندگان خارجی در دسترس

3-2- انتخاب شرکت های تأمین کننده و نصب کننده با صلاحیت

3-3- تهیه اسناد مناقصه خرید با در نظر گرفتن معیارهایی همانند گارانتی، خدمات پس از فروش و نگهداشت بلند مدت

3-4- برگزاری مناقصه تأمین و انتخاب تأمین کننده نهایی

3-5- تحویل چیلر جذبی در محل و انجام تست های قبل از تحویل شامل بازرسی عمومی، اندازه گیری های فنی و غیره

3-6- آماده سازی محل برای نصب با هماهنگی بخش های دیگر کارخانه

3-7- نصب و راه اندازی آزمایشی تا رسیدنم به ظرفیت بهره برداری کامل

3-8- لوله کشی و عایقکاری و تهیه مدارهای جریان آب سرد به محل های مصرف مجتمع

3-9- تدوین پروتکل های بهره برداری و تعمیرات و نگهداشت چیلر جذبی

3-10- اخذ تعهدات بلند مدت از تأمین کننده برای گارانتی و خدمات تعمیرات و نگهداشت.
