امکان سنجی فنی- اقتصادی، طراحی، تدارکات، نصب و راه اندازی توربین بخار کوچک جهت تولید برق از بخار اتلافی

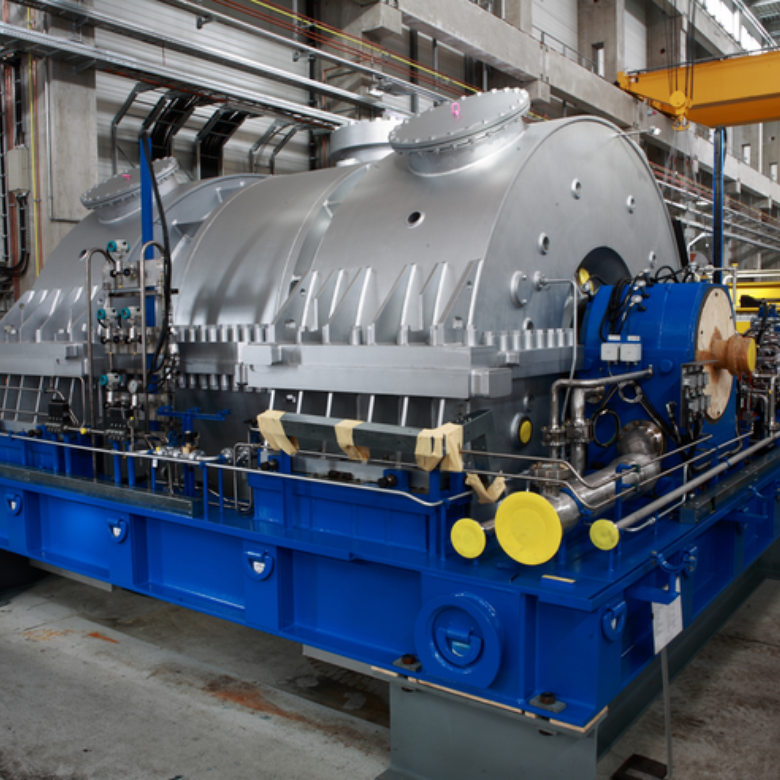

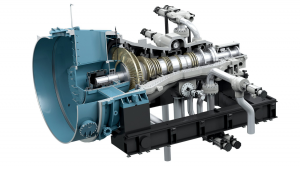

توربین بخار وسیله ای است که انرژی حرارتی ذخیره شده در بخار تحت فشار را به انرژی مکانیکی و سپس از طریق یک ژنراتور به برق تولید تبدیل می کند. می توان گفت بیشتر نیروگاه های تولید برق دنیا از روش تولید برق از توربین بخار در نیروگاه حرارتی  استفاده می کنند. توربین های بخار توسط یک بویلر تغذیه می شوند. این بویلر واتر تیوب بخار را با فشار بالا حتی گاهی بیش از 100 بار تولید کرده و به داخلی توربین ارسال می کند و این توربین انرژی آن را به انرژی مکانیکی و سپس به انرژی الکتریکی تبدیل می کند. معمولاً اینگونه توربین ها به دو دسته ضربه ای و عکس العملی تقسیم می شوند. معمولاً راندمان حدود 40 درصد و در نوع پیشرفته تا 45 درصد نیز می باشد. در سیکل های ترکیبی نیز ممکن است از دو توربین بخار فشار بالا و پایین استفاده شود. درجه حرارت ورود بخار به این توربین ها نیز بسته به فشار کاری بویلر ممکن است تا بالاتر از 400 درجه سانتیگراد برسد که در قیاس با توربین های گازی تا دمای 1800، اصولاً دمای کمتری محسوب می شود (مرجع: وب سایت رسمی گروه پاکمن).  اصولاً بررسی ها نشان می دهد که بهره گیری از توربین بخار برای تولید برق از بخار فشار پایین از نظر فنی مشکل بوده و حتی غیر ممکن است. برای تولید اقتصادی اصولاً نباید فشار کمتر از 40 بار و دما نیز نباید کمتر از 400 درجه سانتیگراد باشد و محدودیت جریان نیز برقرار است.

بررسی های میدانی نشان می دهد که یک شرکت ایرانی به نام توربین دار (www.turbinedar.com) اقدام به ساخت توربین های بخار مقیاس کوچک تا ظرفیت 20 مگاوات برای کاربرد در صنایع را نموده است. توربین های بخار این شرکت بر دو نوع ذیل می باشند.

الف- توربین های چگالشی – Condensing Turbines

نوع بیشینه توان (Kw) بیشینه دمای بخار (درجه سانتنیگراد) بیشینه فشار بخار

(بار)

بشفار معمول بخار خروجی (بار)
چند مرحله ای 18000 510 65 1.5

ب- توربین های فشار برگشتی- Back Pressure Turbines

نوع بیشینه توان (Kw) بیشینه دمای بخار (درجه سانتیگراد) بیشینه فشار بخار

(بار)

بشفار معمول بخار خروجی (بار)
تک مرحله ای 1500 450 45 8
چند مرحله ای 15000 510 65 10

1)- امکان سنجی فنی و اقتصادی بهره گیری از توربین بخار مقیاس کوچک

1-1- انجام مطالعات اولیه در مورد ماهیت، ساختار و کاربردهای توربین های بخار کوچک

1-2- بررسی تجربیات ایران و کشورهای دیگر در زمینه بکارگیری توربین های بخار مقیاس کوچک در استحصال برق از خطوط بخار

1-3-گردآوری اطلاعات و داده ها و انجام اندازه گیری های میدانی

1-4-  پتانسیل سنجی انرژی بخار و عیین اندازه بهینه توربین بخار موردنیاز

1-5- برآورد هزینه سرمایه گذاری برای آپشن های مختلف شامل خرید، حمل، نصب و راه اندازی با استعلام های میدانی

1-6- اجرای امکان سنجی فنی- اقتنصادی بهره گیری از توربین بخاری و استخراج شاخص های بازگشت سرمایه گذاری، نرخ بهره داخلی و خالص ارزش فعلی

1-8- تحلیل حساسیت نتایج نسبت به رانه های قیمت خرید برق از توربین بخار، قیمت برق خریداری شده توسط کارخانه، قیمت گاز طبیعی و نرخ بهره و  نرخ تسعیر ارز

1-9- ارزیابی دانش فنی و توانمندی برای نصب راه اندازی و بهره برداری و تعمیرات نگهداشت سیستم

2) طراحی پایه توربین بخار مناسب

2-1- طراحی ابعاد دقیق توربین بخار با در نظر گرفتن محدودیت های محیطی مجتمع و محل نصب

2-2- تعیین دقیق اندازه (ظرفیت توانی) توربین بخار و مشخص کردن ویژگی های فنی کلیدی نظیر راندمان، میزان تولید برق سالانه و غیره

2-3- تهیه نقشه ها و دستورالعمل های کلی طراحی

2-4- شبیه سازی عملکرد سیستم طراحی شده در وضعیت نزدیک با واقعیت با نرم افزارهای ویژه

3)-  تأمین و نصب و راه اندازی توربین بخاری

3-1- انجام بررسی های میدانی و شناسایی سازندگان داخلی و سازندگان خارجی در دسترس

3-2- انتخاب شرکت های تأمین کننده و نصب کننده با صلاحیت

3-3- تهیه اسناد مناقصه خرید با در نظر گرفتن معیارهایی همانند گارانتی، خدمات پس از فروش و نگهداشت بلند مدت

3-4- برگزاری مناقصه تأمین و انتخاب تأمین کننده نهایی

3-5- تحویل توربین انبساطی در محل و انجام تست های قبل از تحویل شامل بازرسی عمومی، اندازه گیری های فنی و غیره

3-6- آماده سازی محل برای نصب با هماهنگی شرکت برق

3-7- نصب و راه اندازی آزمایشی تا رسیدن به ظرفیت بهره برداری کامل

3-8- تدوین پروتکل های بهره برداری و تعمیرات و نگهداشت توربین بخاری

3-9- راه اندازی سیستم و تولید برق

3-10- اخذ تعهدات بلند مدت از تأمین کننده برای گارانتی و خدمات تعمیرات و نگهداشت.
